采樣復合管

集膚效應電伴熱(集膚電流加熱法)

優質的集膚效應電伴熱(集膚電流加熱法)廠家

，安邦股份從事電熱產品的研發生產已經20載，項目經驗豐富

，產品型號齊全

，資質支持全面。如果您有任何集膚效應電伴熱(集膚電流加熱法)相關的問題

，歡迎及時聯系我們我們

。

產品系列：集膚伴熱系統、電伴熱系統

、電加熱器

、電地暖系統、集儀器儀表

、電線電纜

、高低壓配電柜（箱）、電纜橋架

、閥門管件等等設計

、制造、銷售服務

。

在線咨詢

一

、前言
集膚電流加熱法（簡稱集膚電流法或SECT法）是60年代中期出現的一種新型的管道加熱系統?div id="d48novz" class="flower left">

！癝ECT”應該是“SKIN ELECTRIC CORRENT TRACING”的縮寫

，譯為“集膚效應伴熱”。由于該加熱系統結構簡單

、安全可靠

、壽命長

、易于自動化、能源利用率高

，很快在國內外日漸得到重視和研究

。
它較早應用于在日本，后來推廣到美國

、加拿大等國家

，并得到越來越多的應用。SECT集膚效應伴熱技術在我國80年代開始應用

，本公司依靠長期的電伴熱技術儲備和實踐

，現以成熟的產品設計，完善的系統安裝

，為用戶提供安全可靠的伴熱裝置

。每個集膚效應伴熱裝置由公司設計，制造

，安裝

。

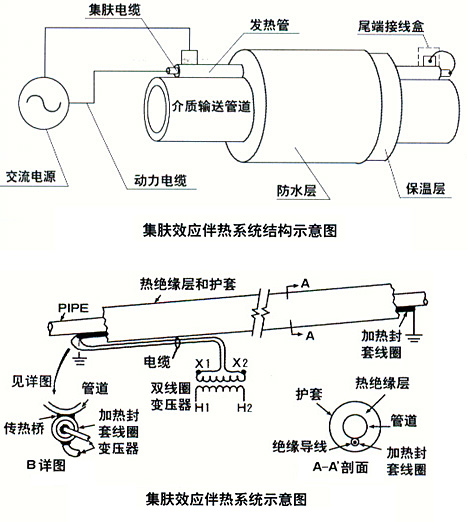

集膚效應電伴熱(集膚電流加熱法)(圖1)

二、膚效應電伴熱原理
集膚效應電伴熱原理基于交流電的“集膚效應圓環效應”和“鄰近效應”

。所謂集膚效應

，就是當交流電通過碳鋼導體的電流逐漸趨膚在導體表面的一種現象；圓環效應是由于電纜芯線被鋼管環繞包裹在中間出現的一種特殊效應

；將鋼管外壁電流排擠到內壁

，而鄰近效應是一對通以反向等電流電體間的一種電磁現象

，在加熱管中的電纜和外管間通過電流時

，外熱管上電流逐漸趨膚在加熱管內壁，而正是這薄薄的外壁產生的焦耳熱來滿足伴熱的需要

。集膚效應電伴熱系統產生焦耳熱主要來自于三部分：
1

、加熱管上通電流時，加熱管上發出的熱

。此熱量是集膚電伴熱系統的主要熱量來源

。
2、加熱管內部電纜產生的熱

。
3

、加熱管內磁滯損耗產生部分熱。

集膚效應電伴熱(集膚電流加熱法)(圖2)

在一個集膚效應裝置中

，絕緣導線（SECT線）穿過具有強磁性的鋼管并與鋼管尾端相連接

，鋼管的首端與絕緣導線分別接電源的零線和相線，施以共頻或中頻交流電壓

，電流通過導線和鋼管形成回路產生焦耳熱

。由于鋼管的尺寸

、材質、交流電頻率之間存在一定的關系

，交流電并非均勻地流經鋼管截面

，而是集中流過自其內表面起的某一深度內，電流密度按指數規律減少

，在鋼管外表面電壓電流幾乎為零

，很安全。因此可以將SECT管直接焊接在輸送管上

，使之成為高效熱源

。SECT管產生的熱量通過焊縫及導熱膠泥迅速傳給輸送管，起到伴熱作用

。

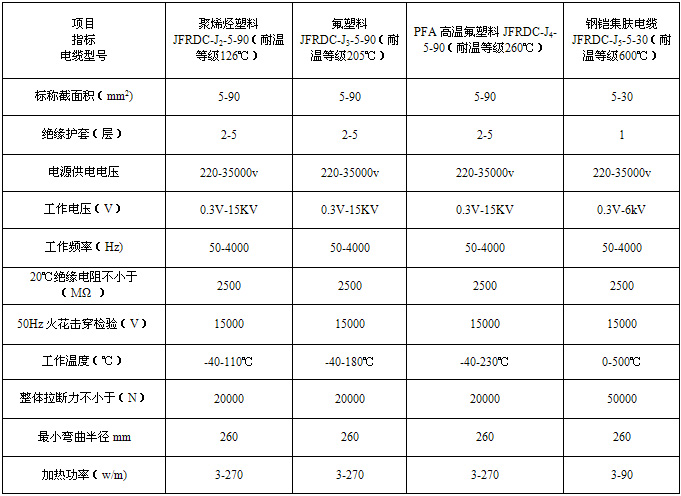

主要技術參數：

集膚效應電伴熱(集膚電流加熱法)(圖3)

三

、裝置構成
管道集膚效應伴熱技術裝置，基本上由變壓器

、加熱電源

、輸液管、伴熱管和集膚伴熱電纜

、保溫層

、保護外殼等部分組成。加熱電源分工頻加熱電源和中頻加熱電源兩種

；輸液管和伴熱管為普通鋼管

，伴熱管直徑為15-40mm，間斷的焊接在輸液管上

；集膚電纜穿在伴熱管中

，外面是保溫層和保護外殼。

四

、技術特點
1

、抗拉強度、抗機械損傷能力高

；
2

、耐熱溫度高，較高耐熱溫度為360度

；
3

、發熱功率大：≥100W/m；
4

、越泵加熱部分功率：≥350W/m

；
5、節能效果好

，與普通加熱電纜相比節能達35％

；
6

、適應性強，應用范圍廣

，適應所有長中短距離輸液管

；
7、管道的保溫和加熱

；
8

、安裝可靠，維護方便

。
9

、全自動化控制，設有短路

、斷路

、過流保護，溫度自動調節

。

五

、用途
集膚效應電伴熱系統非常適于罐區、工藝單元和裝卸設施之間物料輸送的長距離管線的加熱應用

，因其靈活性可用于溫度維持

、防凍和加熱。集膚效應系統可適應地上和地下的不同現場條件

，穿越標高多變的地形

。相比常規用于長輸管線的電阻式伴熱而言，集膚效應系統是唯一可以加熱長達30km的管線

，且僅需單端供電而不需要并行供電的系統

。

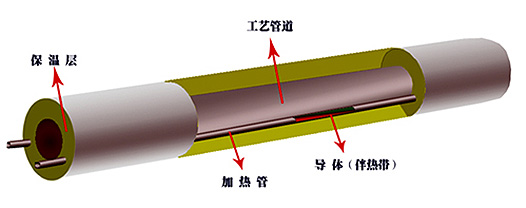

集膚效應電伴熱(集膚電流加熱法)(圖4)

六、集膚伴熱設計
由于每種管道工作參數都不相同

，管線長度不一

，因此每個集膚伴熱系統都由本公司詳細設計

，選型

。本公司提供從管線伴熱的計算，伴熱系統選擇

，伴熱系統的安裝

，伴熱系統的調試等全套服務。用戶只須提供以下參數

，余下的就由本公司來完成

。

集膚效應電伴熱(集膚電流加熱法)(圖5)

訂貨須知:
1、管道準確的長度

，閥門（種類）及管托數量

，管道材質

。
2、管道伴熱維持溫度

，允許管道較高表面溫度

。
3、保溫層材質

、厚度

，在管道伴熱溫度時的導熱系數。（本公司可代為設計）
4

、可提供電源容量（電壓等級）及位置

。
5、管道所處環境條件

。
6

、工作運行要求。
7

、管內介質

，介質入管溫度，管線需伴熱還是加熱

，是否需解凝功能

。

標簽：電伴熱集膚伴熱
